1、球接欄桿介紹
球接欄桿采用碳鋼(熱鍍鋅)、鋁合金、不銹鋼等材質制作而成。配件有欄桿彎管,跟鋼格板配套使用。
2、材質及表面處理
碳鋼:Q235B,表面處理:本色/熱鍍鋅;不銹鋼:304、316、316L,表面處理:拋光/鏡面拋光/拉絲拋光;鋁:6063-T6, 表面處理:拋光/鏡面拋光/拉絲拋光。
3、球接欄桿型號表示方法
欄桿規格:S 表示標準型
E 表示經濟型
橫桿數量:1 表示一條橫桿
2 表示二條橫桿
3 表示三條橫桿
立柱形式:按立柱形式圖相應表明型號。
擋邊板:需要擋邊板標注“K”,不需要擋邊板不標注。
表面處理:G 表示熱鍍鋅
P 表示浸漆
J 表示機械拋光
E 表示電化學拋光
U 表示不處理(可略寫)
4、欄桿規格尺寸表
規格 |
球外徑 |
立柱外徑 |
扶手外徑 |
橫桿外徑 |
標準型S |
76(85) |
48.0(50.8) |
42.3(50.8) |
33.5(38.1) |
經濟型E |
66(70) |
42.3(38.1) |
33.5(38.1) |
26.8(31.8) |
注明:
1、鋼管尺寸:上表中括號前是碳鋼的尺寸,括號內是不銹鋼的尺寸。以雙方確認后的設計圖為準。
2、立柱間距:主要有1000,1200,1500mm三種。
3、欄桿高度:
(1)雙桿:
A、水平欄桿:扶手高度≥1100mm;
B、樓梯斜欄桿:扶手的垂直高度≥900mm;
(2)三桿:通常為1200mm;
(3)單桿或三桿以上按設計;
4、橫桿與立柱的連接方式:
(1)一般采用焊接固定的方法,焊位處做局部防銹處理。
(2)也可用緊定螺釘或銷釘固定,安裝是需要現場配鉆相應的安裝。
5、安裝簡要說明
1、水平安裝
(1)安裝空間充裕時
a、排列立柱及管件使其平行與安裝部位。
b、有兩頭穿立柱于欄桿管件
c、扶正扶手欄桿并安裝固定螺栓。
d、定位并旋緊螺栓,必要時加入墊片。
(2)安裝空間不足時
a、固定末端立柱,將扶手欄桿穿過立柱。
b、穿立柱于欄桿管件并將墊塊墊在底板上。
c、繼續穿立柱,將墊塊墊到后一個立柱上,將前一個立柱移到固定位置。
d、安裝螺栓及找平,必要時加入墊片。
2、階梯安裝
a、為了安全請由一階段開始安裝。
b、一階段安裝定位后,安裝二個立柱,但不要緊固。
c、穿入欄桿管件至于一、二根立柱,并使其超出一根立柱約75mm。
d、安裝彎頭并焊接固定。
e、安裝余下的立柱并固定。

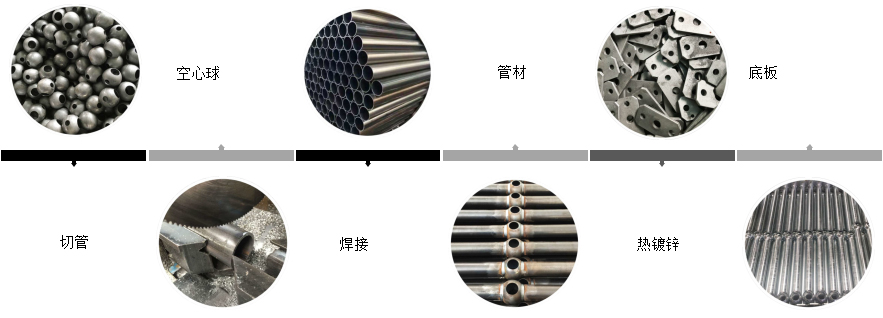

6、球接欄桿工藝流程

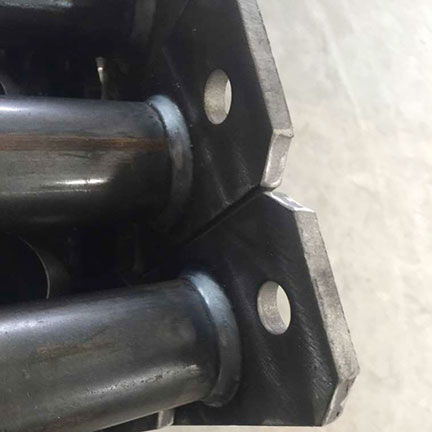

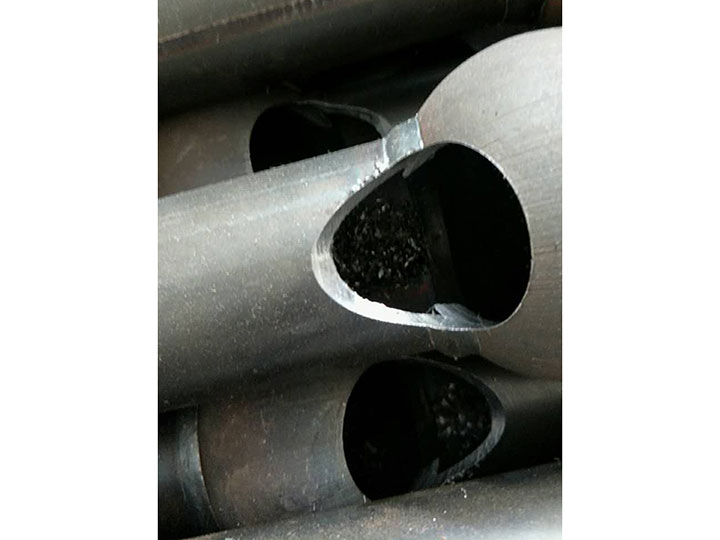

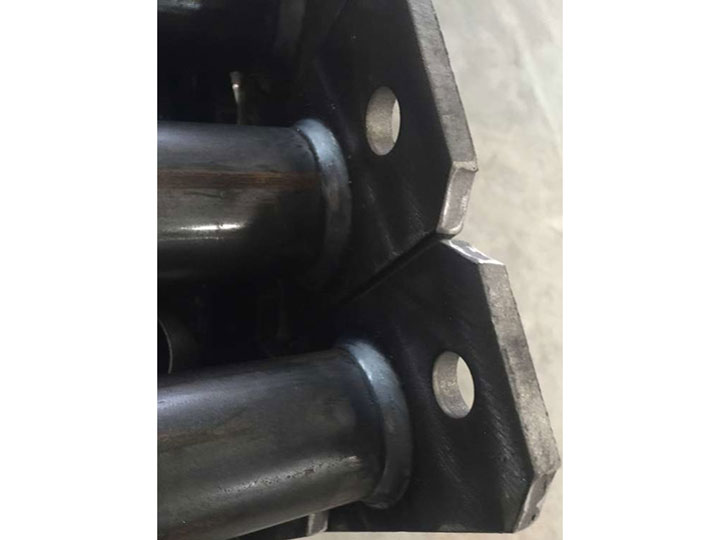

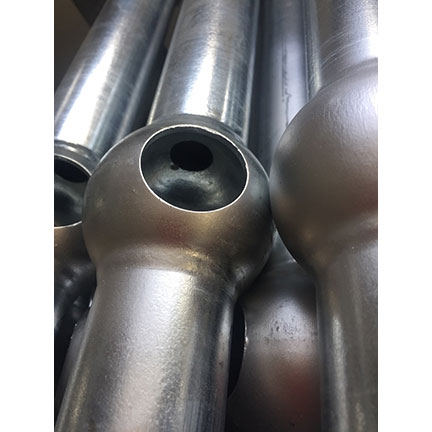

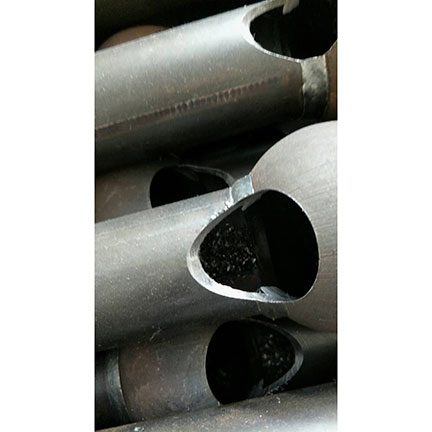

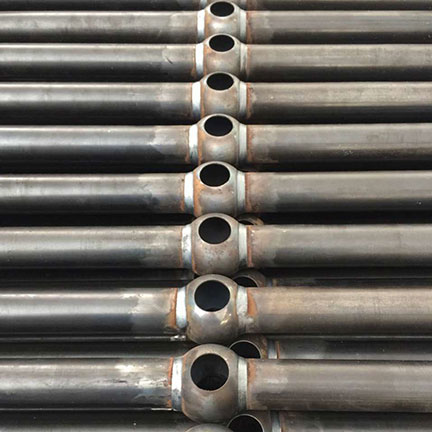

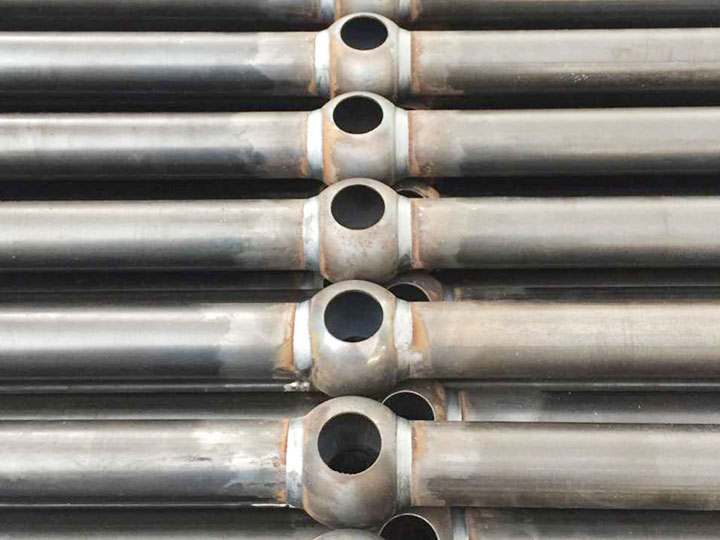

7、球接欄桿細節圖
8、應用場景
球接欄桿廣泛應用于商業和工業領域的樓梯扶手、橋梁、港口、學校、消防通道、污水處理工程、發電站等?,F在也越來越多的被運用到社區、家庭中, 如小區道路、水榭平臺的隔離欄,家庭樓梯、露臺的裝修等。
